AVM-1301
映像・音声モニター
AVM-1301
映像・音声モニター
AVM1301は、5.6インチ VFM-056W を1Uサイズのラックに組み込み、引き出し可能なコンパクトモニターです。
○ モニターが不要な時は1Uのラックに収納でき、
必要に応じて引き出して使用します。

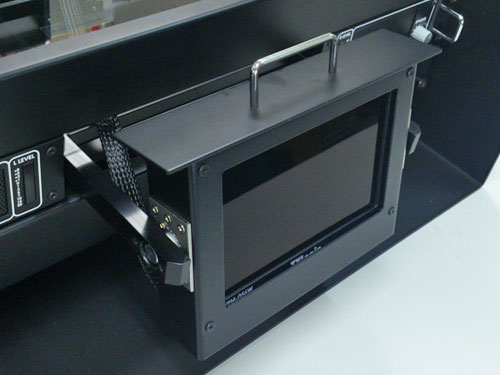

○ 回転式角度調整が可能
○ 映像入力 HD SDI信号
○ 音声入力 ステレオ

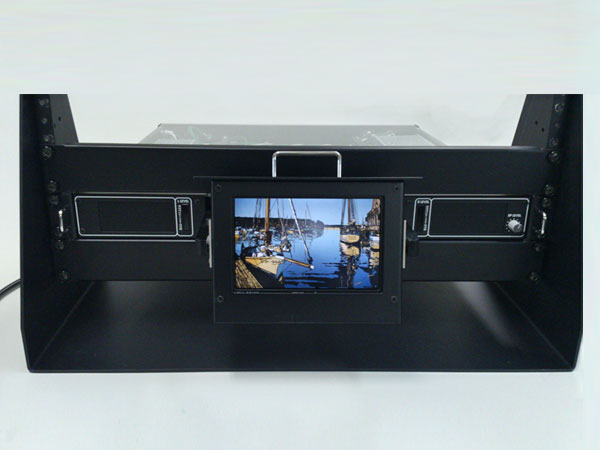

モニター引き出し時

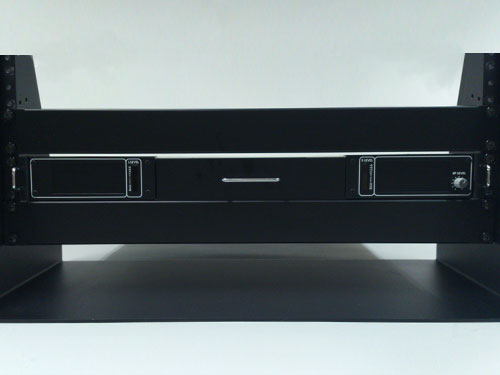

モニター収納時
■ 主な仕様
| 【映像入力回路部】 | |
| HD SDI入力 | インピーダンス 75Ω不平衡 BNC型 |
| 【音声入力回路部】 | |
| 系統数 | ステレオ L/R 1系統 |
| レベル | 0dB |
| インピーダンス | 平衡 600Ω |
| コネクター | XLR5-31相当 |
| 【出力回路部】 | |
| レベル | スピーカー出力(BTL) MAX 4Ｗ 8Ω |
| 2ポイントLEDメーター（L/R） | 定格入力の-20dB～+8dbを表示 |
| 【一般】 | |
| 動作温度 | 0～40℃（但し、結露なきこと） |
| 電源入力 | AC100V～240V±10% |
| 消費電流 | 約40VA以下（TBD） |
| 寸法 | W: 480mm / H: 44mm / D: 490mm（突起物を含まない） |
| 重量 | 10kg以下（TBD） |
