PROTEC HDF-700
HDビューファインダー
PROTEC HDF-700
HDビューファインダー
HD-SDI HDコンポーネント入力対応多機能HDビューファインダー。直感で容易に使用できるプロ用モニターです。

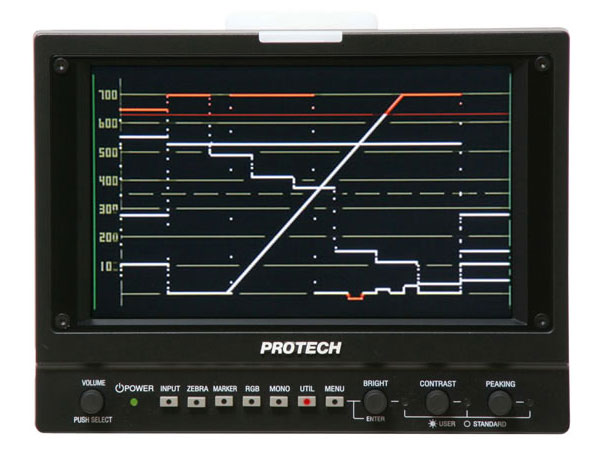

ベクトルスコープ・ウェーブフォーム測定器機能搭載
現場から生まれた現場のためのツール。他に類を見ないシンプルかつ的確なスイッチ配置と機能を装備。その操作性は、取扱説明書を読まなくても基本操作ができ、現場で迷うことなくオペレートできることを目指しました。現場が発案した、直感で容易に使用できるプロ用モニターです。
■ 主な特長
| ・BRIGHT/CONTRAST/PEAKING調整可能 ・エンベデッドオーディオ（キャノン３P）出力可能 ・測定器機能（ベクトルスコープ／ウェーブフォーム）搭載 ・HD-SDI/SD-SDI入力可能 ・HDコンポーネント入力可能 ・HD-SDI（スルー画）出力可能 ・HD-SDI/SD-SDIリターン入力可能 ・ズームリモコンによるHD-SDIリターン切替可能（PAT.P) ・エンベデッドオーディオレベルメーター表示１６CH可能 ・レッドタリー/グリーンタリー表示可能 | ・ブルーオンリー機能搭載（レッドオンリー、グリーンオンリー可能） ・SDIエラー検出機能搭載 ・TC（タイムコード）表示可能（LTC/VITC1/VITC2） ・6.3φヘッドホンジャック装備 ・24P入力可能 ・ゼブラ表示可能 ・モノクロ表示可能 ・マーカー表示可能 ・DC12V入力対応 ・ACアダプタ付属 |
■ 主な仕様
| 【画像系】 | |
| LCDパネル | TFT-LCD アクティブマトリクス (TN) |
| サイズ | 7.0" Diagonal |
| 表示エリア(H x V) | 152.4 x 91.4(mm) |
| アスペクト比 | 16:9 |
| 解像度 | 800 x 480 |
| 視野角 | 上下110° 左右130° |
| 色再現性 | 1670万色 |
| 【入力出力系】 | |
| 入力 | HD/SDI×1 RET HD/SDI×1 HDコンポーネント×1 |
| 出力 | HD/SDI（入力１ループスルー） |
| 音声出力 | XLR ３-Pinキャノンオスコネクター２系統（出力レベル-20dBu） ステレオジャック(６.３φ ） |
| TALLY IN | 2種類 電圧表示、短絡表示可能 |
| 【一般】 | |
| 電源 | DC 12V（11V～18V） XLR 4 |
| 消費電力 | 約12W(1A) |
| 動作温度 | 0℃ ～ 40℃ |
| 推奨使用温度 | 20℃ ～ 30℃ |
| 動作湿度 | 30％～85％以下 (結露のないこと) |
| 保存温度 | -10℃ ～ 40℃ |
| 保存湿度 | 0% ～ 90% |
| 質量 | 本体約1.０Kg |
| 外形寸法単位:mm | 約195 x 153 x 50 (突起物含まず) |
| 【信号方式】 | [SDI入力] 480/60i、576/50i、720/60p、720/50p、720/30p、720/25p、720/24p、 1080/60i(30PsF)、1080/50i(25PsF)、1080/48i(24PsF)、1080/30p、1080/25p、1080/24p [コンポーネント入力] 480/60i、576/50i、720/60p、720/50p、720/30p、720/25p、720/24p、 1080/60i(30PsF)、1080/50i(25PsF)、1080/48i(24PsF) |
