ハイビジョン画像無線伝送システム


カメラのVマウントに装備する5.2GHz帯HD映像伝送システム

ハイビジョン画像無線伝送システム

WEVI CAM WAVE CW-5HD

ハイビジョン動画を無線伝送。遅延無しで引き回しの省力化を実現した WEVI CAM WAVE CW-5HDワイヤレス ビデオ・音声伝送システム

★SD対応の「CW-5]後継機です。


・最新MIMO技術により、非圧縮にて高画質HD映像の無線伝送が可能
・伝送遅延は1msec以下で、有線とほぼ変わらないリアルタイム伝送を実現
・ケーブルが必要ないため、機能性が大幅に向上

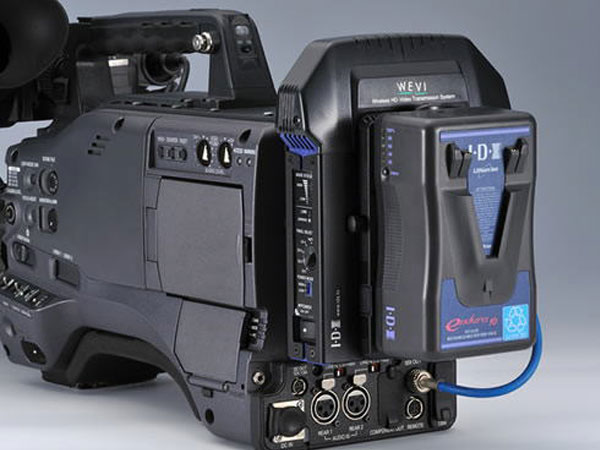

・Vマウントを装備、カメラに直接取り付け可能
・スポーツ中継やライブコンサート中継、生中継番組などでサブシステムとして活躍
税別標準価格:¥720,000(税込価格:¥756,000) 価格はご相談に応じます。まずご連絡ください。

カメラのVマウントに装備する5.2GHz帯HD映像伝送システム

カメラのVマウントに装備する5.2GHz帯HD映像伝送システム


■ CW-5HD 仕様

周波数5.2GHz帯(周波数4チャンネル切替 手動選択またはAUTO)
送信出力HIGH:16dBm/約40mW LOW:7dBm/約5mW
TX側映像端子BNC入力1系統(HD-SDI/SD-SDI)、BNC出力1系統(HD-SD1/SD-SDI)
RX側映像端子BNC出力2系統(HD-SDI/SD-SDI)
音声SDI Embeded Audio対応(2チャンネル)
伝送方式MIMO/OFDM
電源入力バッテリー入力 11-17V(V-Mount)
DC入力 11-17V(XLR-4オス:1番マイナス/4番プラス)
電源出力V-Plate*バッテリー入力はV-Plate側へスルー出力します
対応バッテリーENDURAシリーズリチウムイオンバッテリー推奨
消費電力最大12W
映像フォーマット HD1080/59.94i,1080/50i,1080/29.97p,
1080/23.98p,1080/23.98PsF※,720/59.94p,720/50p
SD525/59.94i(NTSC相当),625/50i(PAL相当)
通信モードUNI(ユニキャストモード) / MULTI(マルチキャストモード)
最大伝送距離屋内見通し約30m ※電波法に基づき、屋内での使用に限定されます
伝送遅延1msec以下
外形寸法送・受信機TX 158(W)x188(H)x72(D)mm
質量送・受信機TX約800g

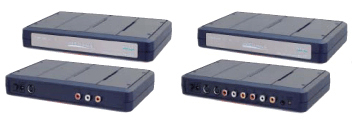

VW-5 ワイヤレス ビデオ・音声伝送システム

販売価格67,200円(税込)
モニター用電源アダプタ(DCP-12)1個 12,000円

■ 特徴
・実用性のあるワイアレス高画質伝送を実現(許認可不要)
・MPEG-2映像伝送レート:14Mb/s、8Mb/s、6Mb/s
・妨害の少ない5GHz帯(IEEE802.11a)を利用。伝送距離:約50m(一般的な日本家屋は十分カバー)
・リアルタイム映像(アナログ及びY/C入力)の伝送が可能
・3方式の伝送レート(24Mbps/14Mbps/6Mbps)を採用
・光リモコンリターン機能(遠隔操作)
・ペアリング機能により、簡単接続可能
・伝送セキュリティは、AES方式を採用
・伝送遅延は0.5秒以下、リモコン操作性向上
・PCからの画像受信も実現(PCが持つ動画を受信表示)Software(PC2TV+driver)が必要です
※ 同一エリア内では4ペアリングの使用が最大になります。

■ VW-5 基本仕様

寸法W220mm,D150mm,H45mm
重量約390g(本体のみ)
消費電力最大約6.5W
伝送方式直交波分割多重偏重(OFDM)
送信電力(最大)10mW/MHz

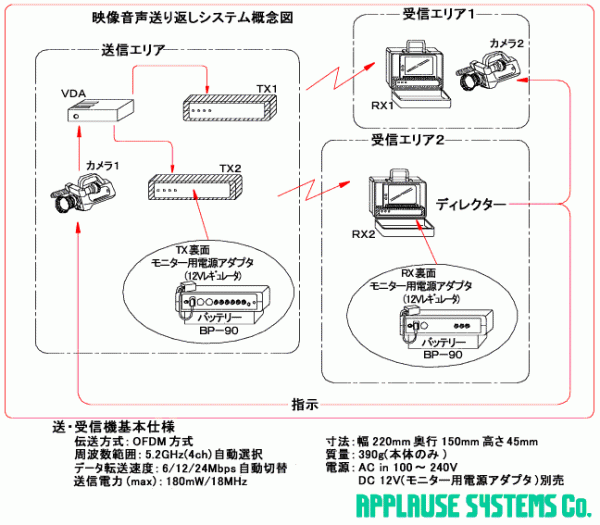

■ 実用例
