ユニスロットアダプタ
ADPシリーズ
ユニスロットアダプタ
ADPシリーズ
ADP-1200
・1.2GHz帯 / オーディオ２出力対応器
ADP-770U
・800MHz帯1波受信 / A型B型共用
25pinのユニスロット受信機をカメラに装着する目的で作られたアダプタです。
受信機・カメラ間のオーディオ信号。電源電圧のレベル差を補う回路を内蔵。スロット部15pinに装着可能。
ADP-1200
ADP-1200

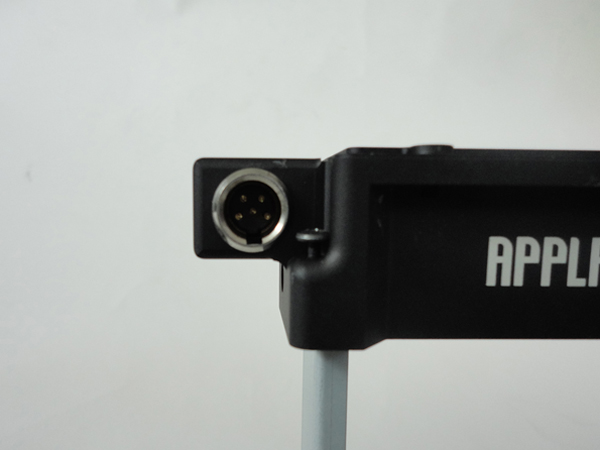

ミニキャノン5pin出力端子

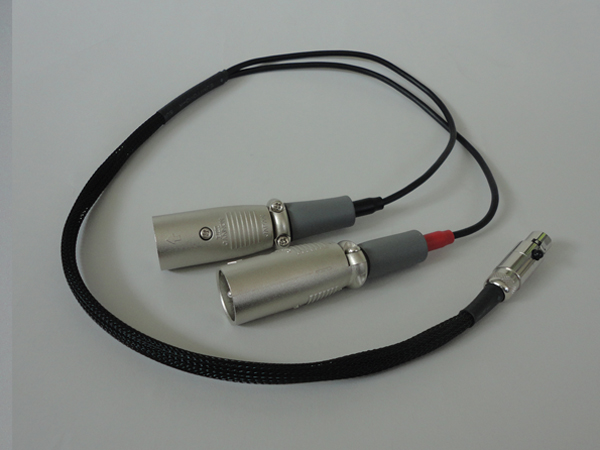

1200ケーブル（オプション）
受信機2CH運用時、ミニキャノン5P→
キャノン3P×2本の出力ケーブルで、カ
メラリヤのキャノン入力に接続します。

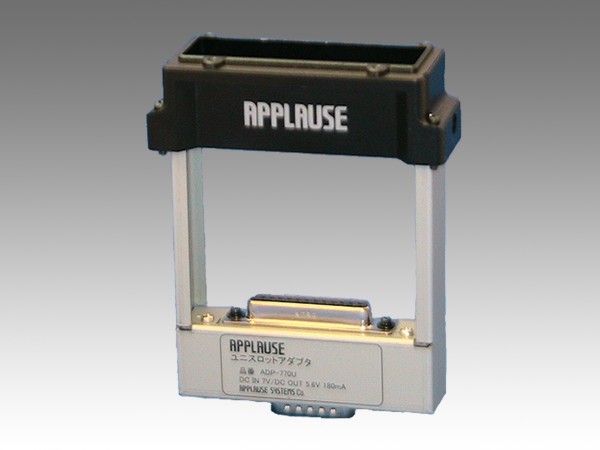

ADP-770U
| 仕様 | ADP-1200 | ADP-770U |
|---|---|---|
| AFアンプ利得 | 6dB | |
| AFアンプ入力 | 電子バランス入力 (D-sub25ピンNo1:GND,No2:HOT,No3:COLD) | |
| AFアンプ出力 | アンバランス出力 (D-sub15ピン No1:GND,No2:HOT) | |
| 外部出力 | ケーブル出力 (5pinミニキャノン⇔3pinXLR×2本) | － |
| 電源入力 | 7.0V (D-sub15pin,No4:+7.0Input,No5:GND) | |
| 電源出力 | 5.6V (D-sub25pin,No17:+5.6Output,No4:GND) | |
| 消費電流 | 200mA以下 (うち180mAは受信機側で消費) | |
| 接続コネクタ | カメラ側:D-sub15ピンコネクタ 受信機側:D-sub25ピンコネクタ |
|
| 使用温度範囲 | 0℃～+40℃ | |
| 寸法 | 保持部:幅115mm 高さ27.5mm 奥行き35mm 挿入部:幅80mm 高さ88mm 奥行き20mm (コネクター部含む) | 保持部:幅89mm 高さ27.5mm 奥行き35mm 挿入部:幅80mm 高さ88mm 奥行き20mm (コネクター部含む) |
| 質量 | 約150g | |
| 仕上げ | 保持部:黒 色塗装 | |
